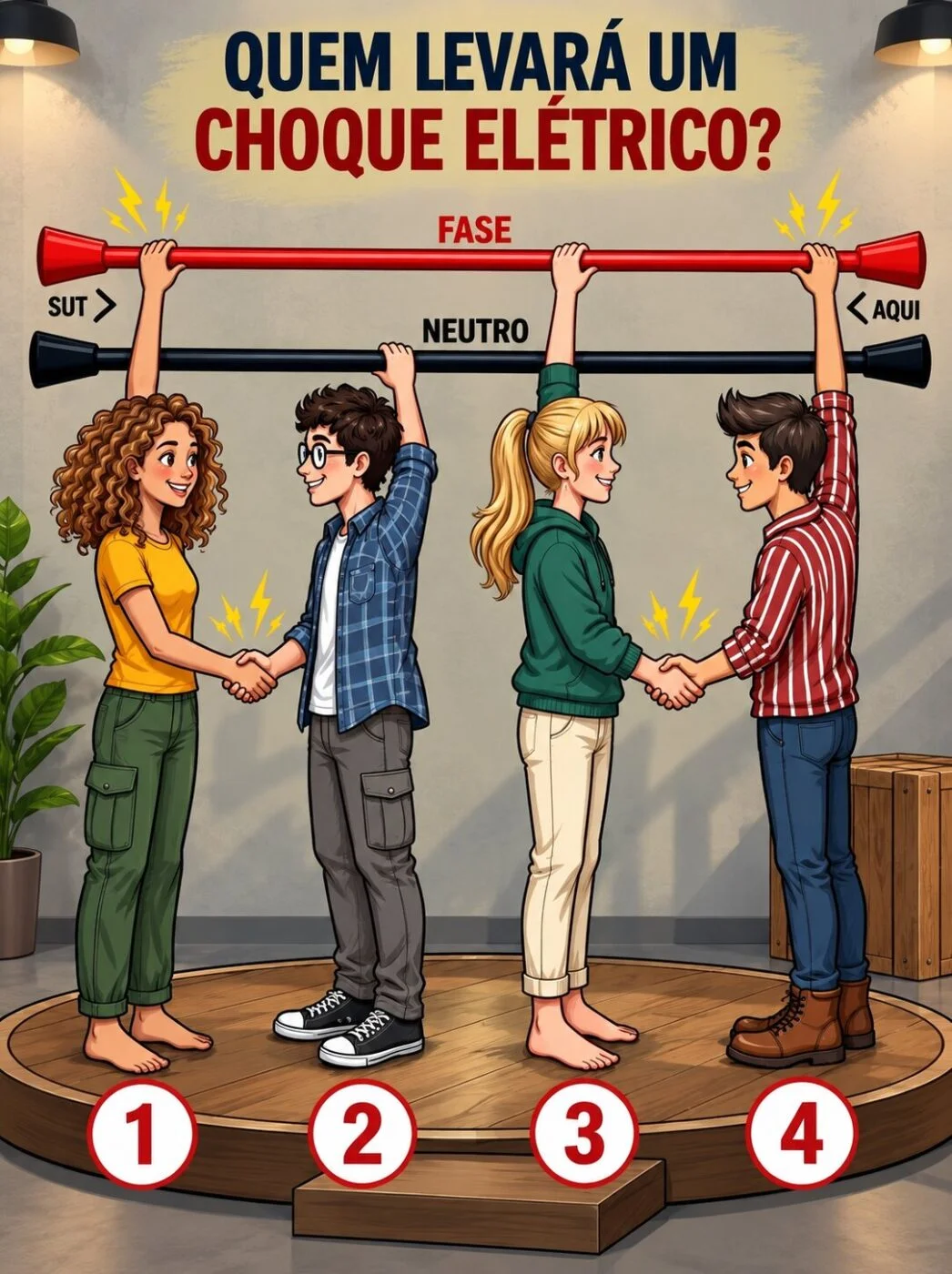

À primeira vista, quem levará um choque elétrico parece uma pergunta simples, mas a cena esconde alguns detalhes importantes. As quatro pessoas estão em situações diferentes, envolvendo contato com a fase, o neutro, o chão e até mesmo os calçados.
O detalhe que torna esse desafio interessante é que não basta tocar em um fio energizado para necessariamente existir uma corrente significativa pelo corpo. É preciso analisar o caminho elétrico e verificar se existe uma diferença de potencial capaz de fazer a corrente atravessar a pessoa.
Também vale observar atentamente quem está descalço, quem está usando calçados e quais fios cada participante está segurando. Uma pequena diferença na posição das mãos pode mudar completamente a situação. Antes de conferir a explicação, tente identificar quais pessoas realmente fecham um circuito elétrico.
E então vamos ver se você acertou a resposta?
Veja a Resposta
Para entender o desafio, é importante lembrar de uma regra básica da eletricidade: um choque acontece quando existe uma diferença de potencial e o corpo acaba fazendo parte de um caminho por onde a corrente pode circular. A própria OSHA explica que uma pessoa pode receber choque ao tocar simultaneamente em um condutor energizado e outro ponto do circuito com potencial diferente.
Na primeira situação, a pessoa número 1 está em contato com o condutor identificado como fase. Ao mesmo tempo, ela segura a mão da pessoa número 2, que está tocando o condutor identificado como neutro. Dessa maneira, existe uma diferença de potencial entre as duas extremidades do caminho formado pelos corpos.
Isso é importante porque os calçados da pessoa número 2 não eliminam o problema. O caminho principal da corrente, na representação do desafio, passa de uma mão para a outra através das duas pessoas, ligando a fase ao neutro. A corrente pode atravessar o corpo quando alguém entra em contato com dois pontos que estão em potenciais diferentes.
Já na situação das pessoas 3 e 4, as duas estão tocando o mesmo condutor de fase e também estão de mãos dadas. Como, idealmente, ambas estão no mesmo potencial elétrico, não existe entre elas a mesma diferença de potencial que aparece entre fase e neutro. O fato de uma delas estar descalça merece atenção, mas o simples contato com a fase não determina sozinho o choque. É necessário existir um caminho de retorno, como o contato com o terra ou outro ponto de potencial diferente.
Os calçados também podem alterar o caminho da corrente, mas não devem ser tratados como proteção garantida. Existem equipamentos específicos de isolamento elétrico, como calçados dielétricos, projetados para oferecer isolamento adicional em determinadas situações.
Assim, considerando exatamente o circuito representado na imagem, quem estabelece o caminho entre a fase e o neutro é a dupla formada pelas pessoas 1 e 2. Por isso, a conclusão do desafio é:
Resposta: as pessoas 1 e 2 levarão o choque elétrico.
